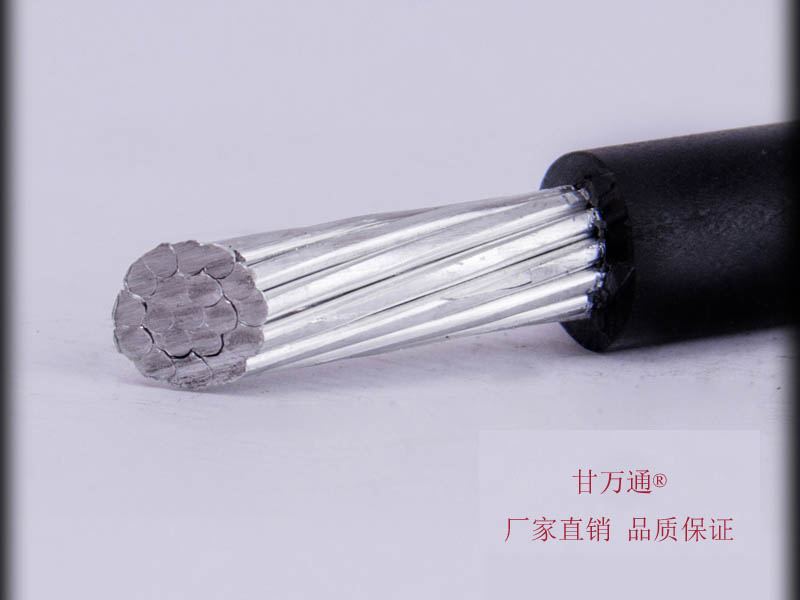

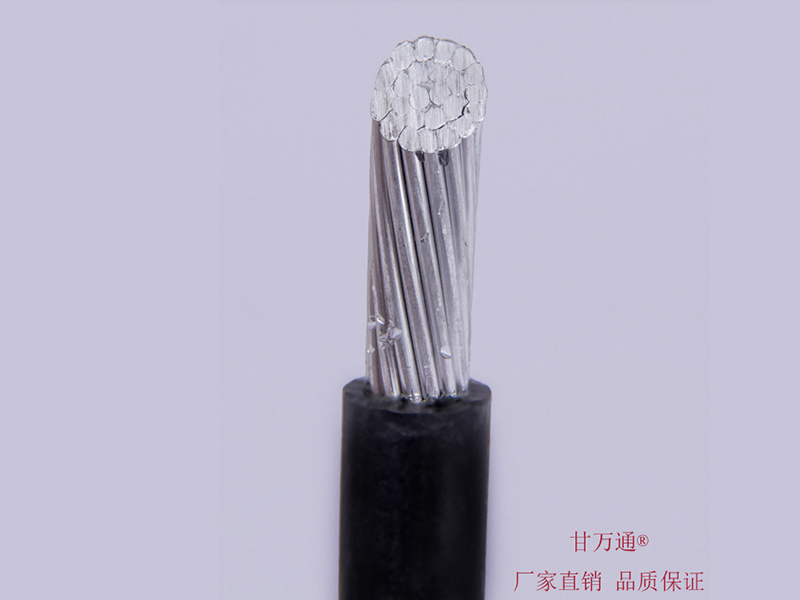

架空绝缘电缆材料和结构
来源：www.gswtdx.com发布时间：2022年05月31日
随着经济的快速发展，人们越来越离不开电的需要，但是这也意味着更多的隐患，所以在平时修电路是需要格外注意电缆的质量，这要更需要我们了解电缆的结构和材料，小编就来和大家讲一下架空绝缘电缆材料和结构。
1.农村、山区和林区的电网改造，有部分需要采用架空绝缘电缆，尤其是林区更为重要，裸线输电是引起森林火灾的原因之一。农、山、林区的电杆跨度较大，电线拉力要1高，一般硬铝还不能符合要求，为避免增设大量电杆，可发展钢芯铝绞线芯架空绝缘电缆，国家标准中虽未列入此产品，但可制定企业标准，导体一般可用现有钢芯铝绞线结构，在一些情况下可适当加强。
2.低压 1kV 架空绝缘电缆标准规定有三种绝缘材料，即交联聚乙烯、高密度聚乙烯、 聚氯乙烯。
（1）聚氯乙烯绝缘有较多的缺点：
①聚氯乙烯的体积电阻率偏低，介电常数偏大，产品电性能不佳；
②耐气候性能差，寿命较短，一般为 10 年，即便是质量好的黑色聚氯乙烯绝缘，寿命也只有15年左右，这与电网要求运行40年以上，差距很大；
③工作温度70℃，短路温度130℃；
④聚氯乙烯架空绝缘电缆运行一段时间后，绝缘和导体的结合力会减小，在热胀冷缩过程中，绝缘会在电缆纵向产生不均匀收缩，尤其在金具附近更为严惩，以至于绝缘产生裂口，这种损坏的时间比自然老化时间短得多，实际上已发生过这种事故。
中压 10-35kV 架空绝缘电缆标准规定二种绝缘材料，即交联聚乙烯和高密度聚乙烯。
（2）黑色交联聚乙烯克服了上述缺点：
①工作 90℃，短路温度铜芯为 250℃，铝芯为 200℃;
②在正常情况下，耐气候老化寿命可超过40 年。但是须注意，如果电缆料配方中碳黑粒径、含碳黑量、碳黑分散度不符合规定时，会影响耐气候老化寿命;
③交联聚乙烯密度约 0.92， 产品重量增加有限；
④交联聚乙烯为热固性材料，与导体结合稳定，电缆长期运行中基本收缩不均匀的情况很少发生。但是电缆工艺不正常时，会使成品热延伸不合格或剩余伸长率负值较大，也可能使热收 缩试验不合格，因此对每批产品应加强热收缩和热延伸检验。
（3）黑色高密度聚乙烯缺点是热塑性材料，短路温度较低，不允许过载，材料比较硬，施工不便。优点是比重小，价格低，机械和电气性能好，工作温度为 75～ 80℃，挤塑工艺方便，不失为实用的架空绝缘电缆材料。总的来说，电网改造低压线路不宜采用聚氯乙烯绝缘架空电缆，高压线路更应严禁 采用聚氯乙烯绝缘。所以，城市电网改造应首先采用交联聚乙烯绝缘架空电缆，农村、山区和林区可选用交联聚乙烯和高密度聚乙烯绝缘架空电缆。
结尾，小编再次提醒大家，在进行电力工作时，请选择适用的的材料，避免造成一些隐患。
