举例说明，如果架空电缆的直径d为5cm，则距离组件表面的距离至少要达到5.4米才不会出现本影。由于电缆、电线等线状障碍物的直径都比较小，在几厘米以下，因此，障碍物距离组件表面的距离几乎都能满足108倍直径的要求。

实际架空电缆的阴影

带大家看看，光伏电站中的电缆电线问题实际案例，以及实际的电缆电线在地面上产生的阴影情况。南北方向的电缆对光伏阵列的影响比东西方向的电缆影响大1.64%，这是因为在同一时间，南北方向的电缆同时遮挡很多组串，而东西方向的电缆遮挡的组串相对较少，且小部分时间阴影落在前后阵列中间的空地上;还有部分原因是，当光伏组件不是处于架空电缆的正下方时(一般也不会将光伏组件设计在架空线路的正下方)，夏季中因太阳轨迹原因(白天大部分时间太阳的高度角都很高)，架空电缆的阴影几乎是落在正下方，而不会对位置偏北的光伏组件形成遮挡，因此夏季时光伏系统可能基本上没有架空线路的阴影损失。

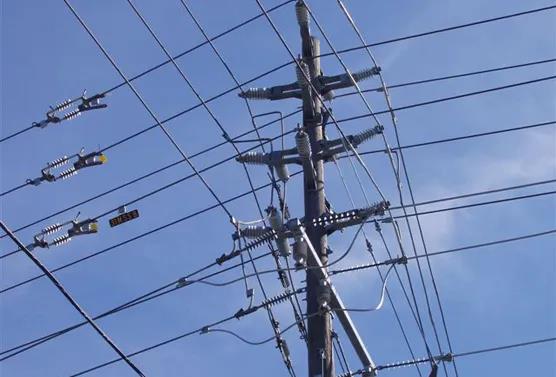

      通过以上照片，我们可以看到，有的光伏电站中，光伏组件的布置对电线杆的阴影避让不够多，如图2图3为山东聊城的某个的光伏电站，在设计时没有考虑电线杆的阴影影响，电站杆在光伏方阵的中间和光伏电站边缘的围栏内。另外，即便是对电线杆进行了有效的阴影避让，但是由于电线属于架空线路，长距离架空敷设，光伏电站的场地面积有限，光伏组件的布置难以避让电缆遮挡的较多的场地面积，否则将产生场地的浪费，降低土地利用率。但高压线路则因架空电力线路保护区的要求，各级高压电缆线路的两侧有往外延伸距离的避让要求
